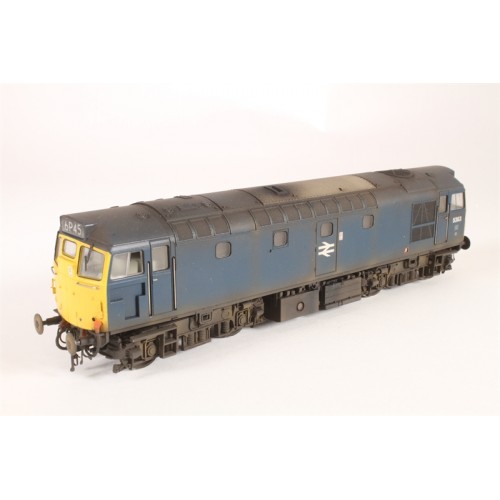

LB-Class 27 NEW 2023 Version for Heljan 7mm

These are the NEW Loksound XL With Pins (For Plug & Play Models)

PLEASE NOTE.

WHEN FITTING THE DECODER THERE ARE 2 PINS THAT NEED REMOVING, SEE HELJAN INSTRUCTIONS.


Speakers are supplied with these decoders.

Function List  (We suggest you print this off, as you might need it later.).

IMPORTANT:

To alter the overall sounds use CV63 ( 0 to 192 )

To alter individual sounds listed below, you must set the following Indexing CVs (CV31 to 16 and CV32 to 1)

***IMPORTANT: All sound decoders we recommend be sent Insured special delivery***

Function Key Layout for ESU/LOKSOUND XL (PIN TYPE) Plug & Play Sound Decoders.

F0 Directional Light.

F1 Engine On/Off.                                                                                  CV259=128    CV419=110
F2 Playable High Note Horn.                                                               CV435=128
F3 Playable Low Note Horn.                                                               CV443=128
F4 Buffering Up (If Moving)-Coupling Hook (IF Stationery)          CV283=80
F5 Brake Application (If Moving)- Brake Dump (If Stationery)   CV291=110
F6 Drivers door Slam.                                                                          CV299=128
F7 Compressor.                                                                                    CV307=70
F8 Drive Hold (Locks Motor drive to simulate heavy load with throttle).
F9 Variable Speed Flange/Wheel Squeel.                                       CV323=128
F10 Despatch Whistle.                                                                        CV331=50     CV411=50
F11 Not in Use.
F12 Roof Fans. (When Engine is running)                                       CV347=128
F13 Sanders.                                                                                          CV355=40
F14 Two speed Exhauster.                                                                 CV363=128
F15 Spirax Valves.                                                                                CV315=128
F16 Disposal Air Dump.                                                                       CV379=128
F17 Windscreen Wipers.                                                                    CV387=128
F18 Track Detonators (Speed dependant 3 Bang Stop).             CV395=128 (Flash Enabled)
F19 Directional Cab Lights.                                                                 CV427=128
F20 Disable Tail Lights.
F21 Parking Lights.
F22 Engine Room Lights

CV Changeable Horns.
CV155=0:  High Horn A
CV155=1:  High Horn B
CV156=0:  Low Horn A
CV156=1:  Low Horn B
CV157=0:  Squeaky windscreen wipers

CV157=1:  Quiet windscreen wipers
