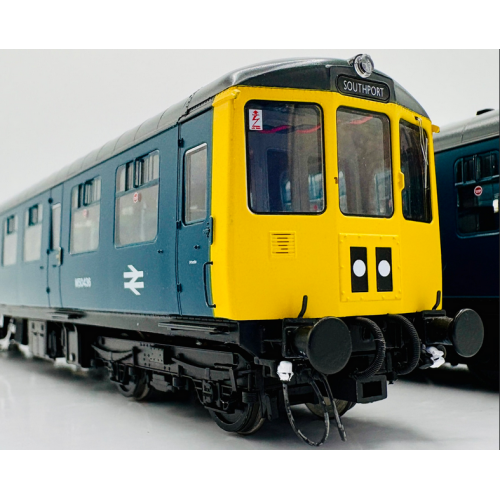

Class 104 DMU (Heljan) 21Pin..

Specially designed for the 2 or 3 Car Class 104..

ALL NEW LEGOMANBIFFO ADVANCED PROJECT FOR HELJAN

SEE THE MOVIE:

https://www.facebook.com/61566375185552/videos/1510512229915950

https://www.facebook.com/watch/?v=1288719256286776

WARNING : PREVENTING DAMAGE TOO YOUR MODEL OR DECODER

Please do not couple up your model, using the 8Pin Inter-carriage

coupling while on or near the track, as this has electrical feeds to

the LED Lights, Diodes & Sensitive components on the decoder.

Touching the plug on live rails sadly 'WILL' damage your model.

PLEASE PLUG & UNPLUG WELL AWAY FROM ANY LIVE TRACKS.

The speaker in this new model are not very loud sadly, we recommend removing & replacing the poor speaker in the
Powered Car with the 20X20X7 Mini Bass speaker. this should be soldered onto the two solder pads on the lower side
of the circuit board. The terminals are marked SP + (Red Wire) & SP - (Black Wire).
This speaker should be glued on the circuit board facing downwards. You should leave the 2nd speaker in the rear carriage.

Those who do not want to do this, we can attach the 20X20X7 Speaker onto the decoder,  please see ALL the options on the Menu when ordering.

ANY QUESTIONS ???  Ask us on :  pacercharlie2@gmail.com

Function List  (We suggest you print this off, as you might need it later.).

IMPORTANT:
To alter the overall sounds use CV63 ( 0 to 192 )
To alter individual sounds listed below, you must set the following Indexing CVs CV31 to 16 and CV32 to 1

Function Key Layout for ESU/LOKSOUND V5 Sound Decoders.

F 0 Lights On/Off.

F 1 Engines On/Off. (To start second engine - notch up for 2 seconds, then notch down).  CV259=128  CV467=120

F 2 Playable High Note Horn.   SEE NOTES                                                                        CV435=128

F 3 Playable Low Note Horn.    SEE NOTES                                                                        CV443=128

F 4 Buffering Up when moving (Coupling, sound when stationary).                                      CV283=90

F 5 Playable Brake Application (when moving), Vacuum Dump (when stationery).              CV291=120

F 6 Random Passengers Doors slamming (Multiple Door Slams).                                       CV299=100

F 7 Engine Rev Up (when stationery),Gear change (when moving).

F 8 Toilet Flush & Discharge (Not in Stations!!!!).                                                                  CV315=70

F 9 Variable Speed Flange/Wheel Squeal (When Moving)                                                    CV323=100

F10 Guards/Despatch Whistle.                                                                                              CV331=60

F11 Guard to Driver 'Right of Way signal' Buzzer, plus optional reply.                                   CV339=40

F12 Cab Window Wipers.                                                                                                       CV347=60

F13 Auxiliary Heater.                                                                                                              CV355=70

F14 Handbrake ON Warning buzzer.                                                                                     CV363=40

F15 Fire Bell/Buzzer (Fire test before starting).     SEE NOTES                                            CV371=50

F16 Handbrake Apply (On).                                                                                                    CV379=110

F17 Handbrake Release (Off).                                                                                                CV387=110

F18 Speed dependant, flash enabled warning Detonators (3 Bang Stop).                            CV395=128

F19 Directional Cab Light (With Autofade).                                                                            CV427=128

F20 Passenger Saloon Lights.                                                                                               CV475=128

F21 AWS Warning.                                                                                                                 CV411=50

F22 Vacuum Dump.                                                                                                                CV451=128

F23 Drive Lock/Drive Hold.

F24 Rear Cab Light (When in use by the Guard)                                                                   CV459=128

F25, 26, 27, 28 NOT IN USE

F29 AWS Bell.                                                                                                                        CV483=100

F30 AWS Siren.                                                                                                                      CV491=70

UNIQUE CV CHANGEABLE FEATURES

HORNS:  High Horn   CV155=0 Type A     CV155=1 Type B   CV155=2 Type C  CV155=3 Type D

                Low Horn.   CV156=0 Type A     CV156=1 Type B   CV156=2 Type C  CV156=3 Type D

FIREBELL/BUZZER : CV157=0 (BELL A)  CV157-1  (BUZZER)  CV157=2 (BELL B)

HANDBRAKE:   CV158=0  Brake Type A.   CV158=1 Brake Type B.

AUTOMATIC WARNING SYSTEM (AWS)  CV159=0  Type A  CV159=1  Type B  CV159=2  Type C
