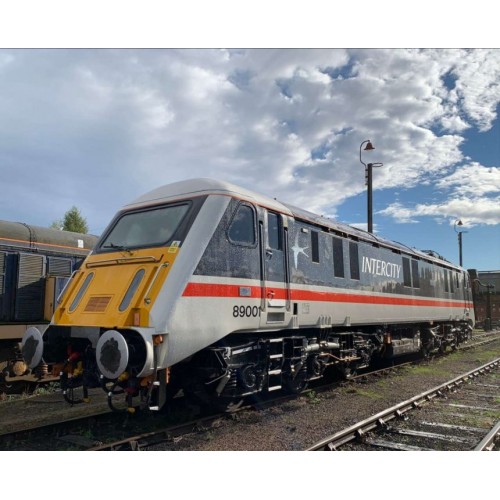

Class 89 Rails-Accurascale Model (With working Pantograph)

ESU SOUND PROJECT

We also supply a NON SOUND LokPilot Decoder which is Pre-Programmed to operate all of the models features including the Pantograph.

Class 89 Pantograph Enabled Model

A Matched pair is now available and comprises two sound decoders, one for the Loco and one for the Non Powered DVT carriage.

This project features Advanced programming features using the new ESU Version 5 Decoder to operate the pantograph.

A Speaker is not required for this model, as a pre-fitted Sugarqube speaker comes in this model.

ANY QUESTIONS ???  Ask us on :  pacercharlie2@gmail.com

Function List  (We suggest you print this off, as you might need it later.).

IMPORTANT:

To alter the overall sounds use CV63 ( 0 to 192 )

To alter individual sounds listed below, you must set the following Indexing CVs (CV31 to 16 and CV32 to 1)

Function Key Layout for ESU/LOKSOUND Decoders.

F0 Day Time running lights
F1 Sound ON/OFF.                                      CV259=128,   CV347=128,   CV411=128,   CV419=128, CV459=70
F2 Playable high horn.                                                                                                                            CV435=128
F3 Playable low horn.                                                                                                                             CV443=128
F4 Buffer clash (when moving slowly) / Coupling hook (when stationary).                                           CV283=60
F5 Brake application (when moving) / Brake dump (when stationary).                                                 CV291=110
F6 Driver's door slam.                                                                                                                            CV299=128
F7 Main Compressor.                                                                                                                             CV307=128
F8 Not Used.
F9 Automatic variable speed flange squeal.                                                                                          CV323=100
F10 Despatch whistle.                                                                                                                           CV331=128
F11 Guard to Driver & Optional Reply.                                                                                                   CV339=50
F12 Dynamic Brake.                                                                                                                              CV347=128
F13 Sanders.                                                                                                                                         CV355=80
F14 Neutral Section.
F15 Spirax Valves.                                                                                                                                  CV371=128
F16 Night Time running mode.                                                                                                            CV387=100
F17 Windscreen Wash/Wipe.                                                                                                                CV379=128                                            F18 Detonators (A speed-dependant ‘three bang stop’).                                                                       CV395=128
F19 Directional Auto ON/OFF Cab lights.                                                                                              CV427=60

F20 Disable Red Tail Lights.                                                                                                                                                                                  F21 Parking Mode.

F22 Air Dump on disposal.                                                                                                                    CV467=128

F23 Not Used.

F24 Mk4 Coach Wail.                                                                                                                             CV387=100

F25 Mk1,Mk2 & Mk3 Coach door slams.                                                                                                CV487=128

F26 Pantograph 1 Test.

F27 Disable Panto.(To temporarily disable pantograph operation, turn F27 on before pushing the F1 Button)

F28 Not Used

F29 AWS Clear.                                                                                                                                     CV491=60

F30 AWS Danger.

.......................................................................................................................................................................................
