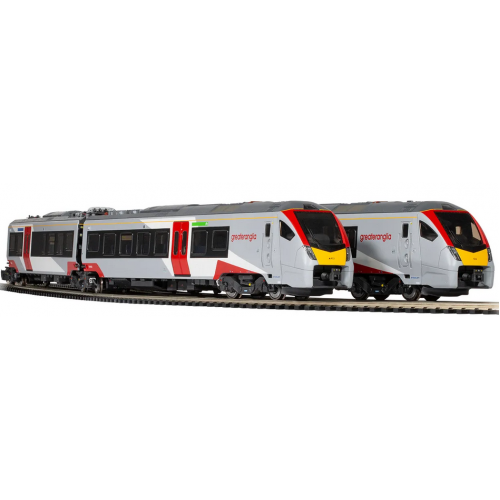

Class 755 Bi Modal FLIRT (DEMU)..

LEGOMANBIFFO MULTIFUNCTION PROJECT  :  Inc Non Speaker & Speaker options.

This project now has Switchable Diesel or Electric Mode & Passenger Information announcements.

PLEASE SEE THE OPTIONS WHEN ORDERING:

1/  Twin Sound Set without speakers (2 X ESU Sound Decoders).  The model has basic speakers already fitted

2/  Twin Sound Set  with 2 X upgraded Bass Speakers. (2 X ESU Decoders with 2 X Replacement speakers)

3/  Triple Sound Set without speakers (3 X ESU Sound Decoders). The Diesel Module has a Bass Spk enclosed.

4/  Triple Sound Set  with 3 X upgraded Bass Speakers. (3 X ESU Decoders with 3 X Replacement speakers)

SELECTION THE CORRECT VERSION OF FLIRT Bi-Modal DEMU.

CV155=0  Electric Only:      Class 745    FLIRT Unit.

CV155=1  Bi-Modal (3 Car) Class 755/3 FLIRT Unit.

CV155=2  Bi Modal (4 Car) Class 755/4 FLIRT Unit.

ANY QUESTIONS ???  Ask us on :  pacercharlie2@gmail.com

 IMPORTANT:

To alter the overall sounds use CV63 ( 0 to 192 )

To alter individual sounds listed below, you must set the following Indexing CVs (CV31 to 16 and CV32 to 1)

Function List  (We suggest you print this off, as you might need it later.)

F1   Start Up Electric by Default, (Diesel if F8 is on).                                                CV259=100   CV427=128

F2   Playable High Note Horn.                                                                                   CV435=128

F3   Playable Low Note Horn.                                                                                    CV443=128

F4   Passenger Doors (Open/Close) Door Indicator Lights (See notes below).         CV263=70

F5   Manual Brake Application (When Moving) & Brake Dump when Stationery.       CV291=80

F6   Drivers Door Slam & Safety Lock.                                                                       CV299=128

F7   Compressor.                                                                                                        CV307=60

F8   Diesel Engines Start / Stop (Also works while moving). SEE NOTES BELOW:-

F9   Automatic Variable Speed Flange Squeal.                                                          CV323=90

F10 Despatch Whistle (From rear of Train).                                                               CV331=128                                                                      F11 Guard to Driver 'Right of Way' Signal.                                                                 CV339=30

F12 Retention Toilet Flush.                                                                                         CV347=90

F13 Air Operated Sanders.                                                                                         CV355=20

F14 Automatic Coupling & Uncoupling.                                                                      CV363=128

F15 Configurable Passenger Information Announcements                                        CV371=90

F16 Configurable Passenger Information Announcements.                                       CV379=90

F17 WindScreen Wipers Fast/Slow.                                                                           CV387=110.

F18 Speed Dependant Detonators (3 Bang Stop).                                                     CV395=128

F19 Cab & Foot Step Light (Leading Cab).                                                                 CV419=50

F20 Night Time Front Running Lights.

F21 Red Parking Lights (On Both Ends).

F22. Cab Alarm Test.                                                                                                   CV411=50

F23/F24/F25 Not Used

F26 Drive Hold/Drive Lock.

F27/F28 Not Used.

F29 AWS Clear.                                                                                                           CV483=70

F30 AWS Danger.                                                                                                        CV491=60

F8 Diesel Engine:

Twin Decoder Sets have the Diesel sounds in each Driving Vehicle decoders: Triple Sets have decoders in all three cars.

Marked as: Decoder P (Pantograph Car) Decoder NP (Non Pantograph Car)

Triple Decoder Sets have the Diesel sounds on the third decoder marked at PC  (Power Car), as above the other two are P & NP.

..........................................................................................................................................................

DOOR OPENING LIGHTS (CV Changeable)

CV158=0  Door opening lights enabled for both sides of the train.

CV158=1  Door opening lights enabled for Left side going forward and Right side going in reverse.

CV158=2  Door opening lights enabled for Left side only.

CV158=3  Door opening lights enabled for Right side only.

WINDSCREEN WIPERS (CV Changeable)

CV159=0 For Dry normal wipers.

CV159=1 For Wet (Squeaky) wipers.

F15 PASSENGER INFORMATION ANNOUNCEMENTS                 F16 PASSENGER INFORMATION ANNOUNCEMENTS

CV156=0    See it, Say it, Sort it.                                                       CV157=0    See it, Say it, Sort it.

CV156=1    Safety Notices.                                                               CV157=1    Safety Notices.

CV156=2    No Smoking.                                                                   CV157=2    No Smoking.

CV156=3    Catering.                                                                         CV157=3    Catering

CV156=4    Door Closing.                                                                  CV157=4    Door Closing.

CV156=5    Splitting of Train.                                                             CV157=5    Splitting of Train.

CV156=6    Terminating Here.                                                           CV157=6    Terminating Here.

CV156=7    Unattended Items.                                                          CV157=7    Unattended Items.

CV156=8    Delays.                                                                           CV157=8    Delays.
